Как выбрать автосканер для считывания ошибок OBD 2

Владельцы авто будут совершенны правы, если скажут, что диагностика и обслуживание транспортного средства– это довольно сложный и длительный процесс. Сегодня решать вопросы диагностики помогает. сам автомобиль. А если быть точным, встроенная система самодиагностики. Она выявляется неисправность, формирует код ошибки и записывает его в память. Позже этот код можно считать и расшифровать. Такая процедура под силу даже простому автолюбителю. Не всегда нужно обращаться на СТО за диагностикой – достаточно считать код ошибки при помощи специализированного сканера, осмотреть проблемные узлы автомобиля и решить, как устранить неисправность. Возможно, устранить ее тоже получится самостоятельно. В цикле материалов, посвященных кодам ошибок, Avto.pro разберется в стандартах диагностических систем, кодах ошибок и неисправностях отдельных элементов авто.

Как выбрать автосканер для считывания ошибок OBD 2

Подробнее о функции самодиагностики блоков управления

Электронный блок управления, которым оснащают все современные автомобили, не только получает и анализирует сигналы от различных бортовых систем, но и фиксирует неисправности. Работает это так: блок управления получает сигналы от множества датчиков, сравнивает их с табличными значениями и, в случае несоответствия, фиксирует ошибку, кодирует ее и записывает.

Общепринятым протоколом кодирования сегодня является OBD-2 – его считают стандартом мировой автопромышленности. Однако коды ошибок в одной модели транспортного средства могут отличаться от таковых у другой модели. В чем причина? Дело в том, что коды OBD-2 делятся на две подгруппы:

- Базовые / основные коды OBD-2 (англ.: generic OBD-II codes);

- Расширенные / дополненные коды OBD-2 (англ.: extended OBD-II codes).

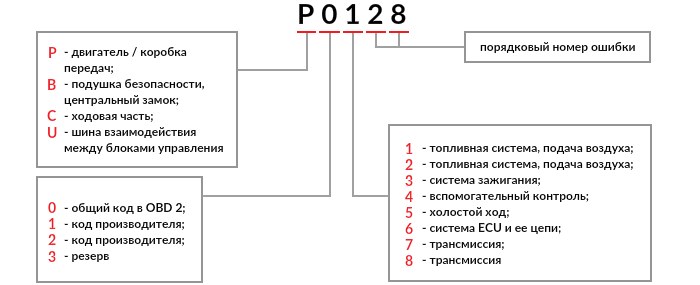

К первой подгруппе относят коды, которые будут одинаковыми у всех автомобилей, которые работает по протоколу OBD. В подавляющем большинстве случаев такие коды такие коды «выдают» даже не автомобили одной марки и разных моделей, а автомобили разных марок и разных моделей. Несколько интереснее дополненные коды OBD-2 (вторая подгруппа). Они имеют детальную классификацию и содержат более подробную информацию о возникшей неисправности. Так как бортовые электросистемы автомобилей разных моделей и марок не идентичны, таких кодов может быть много – практически все автоконцерны имеют свой индивидуальный набор кодов. Но и такие коды формируется по единому принципу. На картинке ниже можно видеть как именно:

Как выбрать автосканер для считывания ошибок OBD 2

Сразу отметим, что считывание ошибок и их устранение – это лишь часть диагностики. Основная работа все равно ляжет на плечи опытного специалиста или автолюбителя, который решил заняться диагностикой и ремонтном самостоятельно – одной лишь расшифровки не хватит. Сама диагностика бывает:

1. Механической;

2. Компьютерной.

Первичная механическая диагностика обязывает автолюбителя убедиться в том, что системы и основные узлы автомобиля в норме. Нужно проверить проводку, предохранители, механические узлы, уплотнители и все остальное. Уже после можно заняться компьютерной диагностикой. Но еще раз напоминаем: считывание кодов ошибки является лишь частью большой работы. Ошибка говорит о том, что конкретному элементы бортовой электросистемы и смежному с ним узлам нужно уделить пристальное внимание. К примеру, код ошибки датчика не всегда значит, что его нужно менять по причине поломки - может наблюдаться проблема в проводке, разъемах и т.п.

Классификация сканеров и особенности их применения

Для определения кодов ошибок вам понадобится специальный сканер. Часто его называют просто автосканером. В продаже можно найти как бюджетные модели, так и довольно дорогие. Цена формируется исходя из функционала такого устройства и некоторых дополнительных элементов. Вот что может делать сканер и какие доп. функции иметь:

- Определение кодов ошибок при диагностике;

- Перекодировка блока управления;

- Адаптация блока управления;

- Подключение и работа с планшетом, компьютером, эндоскопом, осциллографом и т.д.

В приличном техцентре имеется несколько профессиональных сканеров. К примеру, они поддерживают работу с ADAS-системами – бюджетные устройства нельзя подключить даже к осциллографу. Отдельные модели и вовсе являются полноценными диагностическими инструментами со встроенным планшетом, продвинутой базой данных, приборами связи (Wi-Fi, Bluetooth) и еще многим другим. Рядовой автолюбитель может обойтись и более простым сканером с возможностью подключения по RS232 и USB. Существуют такие типы сканеров:

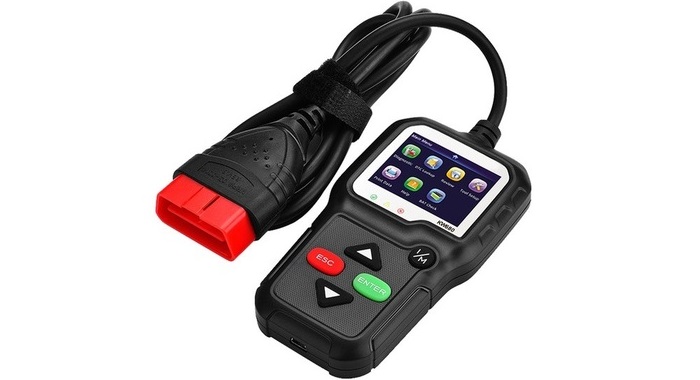

- Автономные. Те самые профессиональные диагностические инструменты. Могут сопрягаться с другими устройствами, но это не обязательная функция. Основные минусы: высокая стоимость, сложность в обновлении программного обеспечения;

- Сканеры-адаптеры (адаптеры-спецификаторы, сканеры). Устройства, требующие дополнительных гаджетов для полноценной работы. Имеют ограниченный функционал, который дополняется сторонними гаджетами.

Как выбрать автосканер для считывания ошибок OBD 2

Также сканеры подразделяются на дилерские, марочные и мультимарочные. Рядовому автолюбители лучше всего брать марочный или мультимарочный автосканер – они имеют демократичный ценник, а последние еще и отличаются универсальностью. Вот что нужно сделать для работы с такими устройствоми, имея под рукой ноутбук:

- Подключить сканер к DLC разъему;

- Загрузить на ноутбук специализированный софт. Отлично подойдет ScanMaster;

- Опционально, установить специальный драйвер. Если Bluetooth-модуля в ноутбуке нет, купить и вставить в USB-разъем специальный беспроводной модуль;

- Перейти в панель управления и включить Bluetooth из раздела «Устройства Bluetooth» (может потребовать установки еще одного драйвера);

- Поставить галочку в панели «Добавить устройство»;

- Ждать сопряжения сканера с ноутбуком;

- Продолжить работу уже на ноутбуке – вам придется разбираться с интерфейсом выбранной диагностической программы. Не беспокойтесь, с получением кодов справится даже неопытный юзер. Внимание: не пользуйтесь дополнительными функциями программы, если в них нет нужды.

Алгоритм работы со сканером будет зависеть от модели. Выше мы упомянули DLC разъем (англ.: Data Link Connector). Их всего два: DLC 1, DLC 2. Первый разъем находится под капотом. Как правило, в левой части подкапотного пространства. Рядом с ним можно видеть надпись «Diagnostic». Именно к этому разъему и нужно подключить сканер. Второй разъем выходит прямо в салон транспортного средства. Все современные автомобили имеют разъем DLC 2 – к нему проще всего подключать сканер. Если вы не хотите пользоваться ноутбуком для выявления ошибок, его может заменить практически любое Android или iOS устройство. Предпочтительный диагностический софт: Torque, OBD Car Doctor, FourStroke.

Как выбрать автосканер для считывания ошибок OBD 2

Выбираем автосканер

Перед покупкой сканера-адаптера подумайте о том, как он будет использоваться. Если только для считывания ошибок, то подойдет самая простая мультимарочная модель или недорогая марочная для вашей марки авто. Не стоит отдавать предпочтение полупрофессиональным узкоспециализированным моделям. Дело в том, что устройство не будет покрывать значительную часть моделей автотранспорта и, соответственно, не будет поддерживать работу со многими блоками от Delphi, Bosch, Siemens/VDO, Denso и других фирм. Вот самые универсальные и при этом относительно недорогие модели:

- LAUNCH Creader V;

- AUTEL Autolink AL52;

- Nonda ZUS Smart Vehicle Health Monitor ZUHMBKBTV;

- Autocom CDP (Delphi DS150E);

- Emitron Vgate iCar (с чипсетом ELM327).

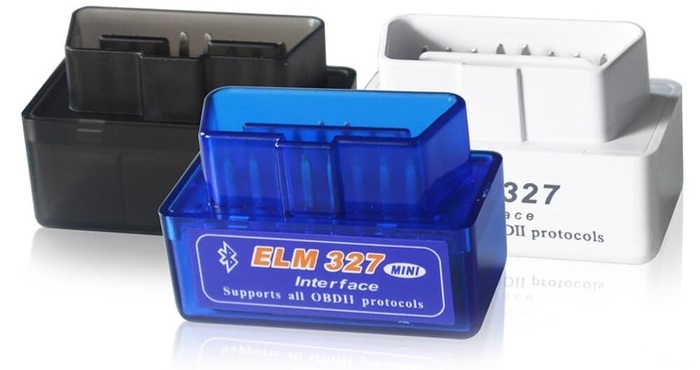

Если ваш бюджет серьезно ограничен, можно взять миниатюрный адаптер ELM327. Это скорее не модель адаптера, а марка. Устройство выпускают множество фирм, в т.ч. и сомнительные китайские производители. В зависимости от условной подмодели устройство может иметь не самую качественную связь, не поддерживать работу со многими планшетами и смартфонами, а также иметь крайне ограниченный функционал. К несчастью, на рынке устройств для диагностики есть множество подделок под ELM327 с урезанным функционалом. При выборе сканера имеет смысл руководствоваться ценой:

До $10 – самые простые модели. Подойдут для ознакомления с работой подобных устройств, а для серьезной диагностики;

От $10 до $50 – чуть лучше первых, но все равно не вариант для тех, кто покупает сканер для серьезной работы;

От $50 до $100 – продвинутые модели, на которые стоит обратить внимание;

От $100 и выше – отличные устройства с широким функционалом, высокой универсальностью и полезными дополнительными функциями.

Как выбрать автосканер для считывания ошибок OBD 2

Несмотря на пространное описание «марки» ELM327, мы рекомендуем начинать знакомство с автосканерами именно с нее. Но помните о том, что такой сканер не сможет подключиться ко многим модулям авто. Умелый автолюбитель с помощью ELM327 сможет «прикинуть», какие узлы транспортного средства нуждаются в осмотре и, потенциально, замене. Более серьезная диагностика все равно потребует использования более сложных и дорогостоящих устройств.

Вывод

Считывание и расшифровка кодов ошибок электронного блока управления позволяет сильно упростить поиск неисправных узлов автомобиля. Для получения кодов автолюбителю достаточно иметь сканер-адаптер или профессиональное диагностическое устройство, а также ноутбук, планшет или смартфон. В силу того, что большая часть кодов ошибок стандартизирована, с их расшифровкой не будет проблем. Но если они возникнут, достаточно будет обратиться к специализированным материалам или тематическим форумам. А также изучить наш следующий материал – в нем мы рассматриваем наиболее частые ошибки ЭБУ, неисправности, которые за ними кроются, а также методы устранения неисправностей.
